Putkistojärjestelmien monimutkaisessa maailmassa oikean venttiilin valitseminen on ensiarvoisen tärkeää tehokkuuden, turvallisuuden ja kustannustehokkuuden kannalta. Kaksi työhevoset hallitsevat teollisia sovelluksia: porttiventtiili ja palloventtiili. Vaikka molemmat palvelevat virtauksen pysäyttämisen tai sallimisen perustavanlaatuista tarkoitusta, niiden suunnittelu, toiminta ja ihanteellinen käyttötapaukset eroavat merkittävästi.
1. Suunnittelu ja mekanismi: ydinero

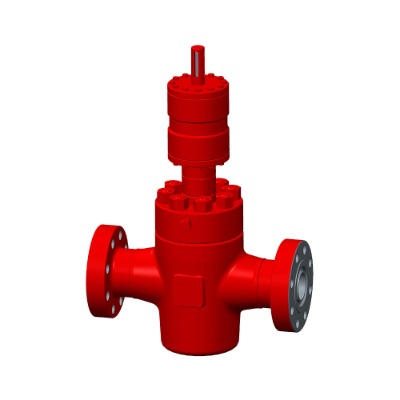

Porttiventtiili: Tämä venttiili toimii yksinkertaisella lineaarisella liikeperiaatteella. Kiinteä, kiilamuotoinen tai rinnakkaispintainen "portti" liikkuu kohtisuorassa virtauspolkuun nähden. Käsikäytön kääntäminen nostaa tai laskee tämän portin nesteen polulle tai ulos. Kun portti on täysin auki, portti vetäytyy kokonaan venttiilin konepeitteeseen tarjoamalla suoran läpikulun, täysikäyttöisen aukon, joka minimoi paineen pudotuksen.
Palloventtiili: Kuten nimestä voi viitata, tämä venttiili käyttää pallomaista palloa reikällä (poraus) keskellä. Pallon kiertäminen 90 astetta vivun tai vaihdeoperaattorin kautta kohdistaa porauksen putken kanssa virtausta varten tai asettaa pallon kiinteän puolen kohtisuoraan virtauksen estämiseen.
2. Toiminto: eristäminen vs. ohjaus (ja eristäminen)
Porttiventtiili: Ensisijaisesti eristämistä varten. Porttiventtiilit on suunniteltu joko täysin avoimiksi tai täysin suljettuiksi. Heidän hidas toiminta minimoi vesivasaran. Porttiventtiilit excel sovelluksissa, jotka vaativat minimaalisen paineen pudotuksen, kun se on avoin ja positiivinen suljettu, etenkin viskoosisilla nesteillä tai lietteillä, joissa liukuva portti voi leikata kerrostumien läpi. Ne eivät sovellu virtauksen kuristamiseen tai sääntelyyn. Osittainen aukko aiheuttaa värähtelyä, portin ja istuimien nopeaa kulumista ja venttiilin rungon mahdollisia vaurioita.
Palloventtiili: Erinomainen eristys ja rajoitettu kuristus. Palloventtiilit tarjoavat positiivisen, kupla-tiukan sulkun yksinkertaisella 90-asteen käännöksellä, mikä tekee niistä ihanteellisia nopeaan eristämiseen. Niiden suunnittelu mahdollistaa yleensä jonkin verran kuristuskyvyn, vaikka se ei ole niiden ensisijainen toiminta ja voi aiheuttaa pehmeiden istuimien eroosion ajan myötä, etenkin suuren nopeuden virtauksilla. Ne tarjoavat luotettavan tiivistymisen sekä matala- että korkeapaineisissa sovelluksissa.
3. Käyttö ja nopeus
Porttiventtiili: Hidas käyttö. Porttiventtiilin avaaminen tai sulkeminen vaatii käsikirjoituksen useita käännöksiä (usein useita kierroksia). Tämä hidas toimenpide on hyödyllinen vesivasaran estämisessä, mutta on epäkäytännöllistä, missä nopea sulkeminen on kriittistä.
Palloventtiili: Nopea käyttö. Kuulakorvan (90 asteen) palloventtiilien käyttö mahdollistaa erittäin nopean avaamisen ja sulkemisen, mikä tekee niistä ihanteellisia hätäsulkuohjelmiin.
4. Virtausominaisuudet ja paineen pudotus
Porttiventtiili: Minimaalinen paineen pudotus (kun täysin auki). Porttiventtiilin koko porttien suunnittelu tarkoittaa, että virtauspolku on käytännössä rajoittamaton, mikä johtaa erittäin matalapaineen menetykseen-keskeinen etu pitkissä putkistoissa tai järjestelmissä, joissa energiatehokkuus on kriittinen.
Palloventtiili: Yleensä täysi poraus tai vähentynyt poraus. Palloventtiilit ovat saatavana "täysi portti" (reikien halkaisija vastaa putken tunnusta) tai "vähentynyt portti" (halkaisija pienempi kuin putken tunnus). Kokoporttipalloventtiilit tarjoavat paineen pudotuksen, joka on samanlainen kuin porttiventtiili. Alennettujen ja portisten versiot tuovat korkeamman painehäviön, mutta ovat pienempiä ja halvempia.
5. tiivistyminen ja huolto
Porttiventtiili: Tiivistys riippuu portin kiilamisvaikutuksesta istuimia vasten. Vaikka liukuva liike voi olla tehokas, se voi johtaa kulumiseen ajan myötä, mikä mahdollisesti vaarantaa sinetin. Varren tiivisteen uudelleenpakkaaminen on yleinen huolto. Nousevat STEM -mallit tarjoavat visuaalisen indikaattorin venttiilin asennosta.
Palloventtiili: Tiivistys saavutetaan pallomalloilla joustavia (usein PTFE) -istuimia vastaan. Tämä malli tarjoaa erinomaisen, kuplatiiviin sulkun. Istuimet voivat käyttää, varsinkin jos niitä käytetään kuristimeen, mutta ovat yleensä vaihdettavissa. Varren tiivisteet vaativat myös satunnaista huoltoa.
6. Tyypilliset sovellukset: Missä kukin paistaa
Porttiventtiili:
Veden jakeluverkot (päälinjat, pumpun purkaus)
Voimalaitokset (höyrypalvelu, syöttövesi)
Öljy ja kaasu (eristäminen raakaviivoissa, viskoosit nesteet)
Lietteen ja korkean kiinteän sovelluksen sovellukset
Sovellukset, jotka vaativat täydellistä porausta, matala paineen pudotus
Palloventtiili:
Prosessiteollisuus, joka vaatii nopeaa sulkemista (kemiallinen, petrokemian)
Polttoainekaasulinjat
Instrumenttien eristäminen
Jäähdytysvesijärjestelmät
LVI: n päällä/pois päältä tehtävät
Hakemukset, jotka vaativat kuplatiiviä tiivistymistä
Porttiventtiili pysyy välttämättömänä sovelluksissa, jotka vaativat minimaalista virtausrajoitusta ja vankkaa eristystä täysin avoimissa tai suljetuissa asennoissa, etenkin haastavien nesteiden kanssa. Palloventtiilit tarjoavat vertaansa vailla olevan nopeuden ja tiivistymisen luotettavuuden päälle/pois päältä. Näiden ydinerojen ymmärtäminen-lineaarinen liike vs. neljännesvuoro, täyskansojen suunnittelu verrattuna tiivistysmekanismiin ja niiden vastaaviin vahvuuksiin eristyksessä verrattuna nopeuteen-antaa ammattilaisille mahdollisuuden valita optimaalinen venttiili, varmistamalla järjestelmän eheyden, turvallisuuden ja pitkäaikaisen suorituskyvyn.
