A frac jakotukki on korkeapaineinen nesteen jakelujärjestelmä, jota käytetään hydraulisissa murtamisoperaatioissa paineistetun murtumisnesteen ohjaamiseen, ohjaamiseen ja jakamiseen useista pumpputrukeista yhteen tai useampaan kaivonpäähän samanaikaisesti. Lyhyesti: ilman a frac jakotukki , on fyysisesti mahdotonta koordinoida 10–40 korkeapainepumpun tehoa yhteen kaivoon nykyaikaisen valmistumistoiminnan edellyttämillä paineilla ja virtausnopeuksilla. Tyypillinen murtumissarja sen on kestettävä 10 000–20 000 psi:n työpaineet ja yli 100 tynnyriä minuutissa (bpm) ylittävät virtausnopeudet, mikä tekee siitä yhden mekaanisesti vaativimmista laitteista kaivopaikalla. Tämä artikkeli selittää, miten frac jakotukkis työ, tärkeimmät suunnittelutyypit, valintakriteerit, toiminnan parhaat käytännöt ja kehittyvä teknologia, joka muokkaa tätä kriittistä laiteluokkaa.
Mikä on Frac-jakotukki? Toiminto ja ydinkomponentit
A frac jakotukki toimii hydraulisen murtolevitteen keskeisenä nesteen keskipisteenä – kokoaa virtauksen useista pumppuyksiköistä, tarjoaa eristyksen ja virtauksen säätökyvyn ja toimittaa nestettä kontrolloidulla paineella kaivonpään käsittelevään rautaa. Se on käsitteellisesti samanlainen kuin moottoritien vaihto: useat vilkkaasti liikennöivät kaistat (pumppuautot) sulautuvat ohjatuksi virtausreitiksi, joka johtaa yhteen määränpäähän (kaivon kaivoon).
A:n ydintoiminto murtumissarja on kolmiosainen: nesteen jakautuminen, paineen tasaus ja toiminnan joustavuus. Ilman jakotukia 20 yksittäisen pumppuauton liittäminen suoraan yhteen kaivonpäähän vaatisi hallitsemattoman korkeapaineraudan sotkeen ilman mitään mahdollisuutta eristää yksittäisiä pumppuja huoltoa varten, vaihtaa kaivojen välillä pysäyttämättä työtä tai hallita pumpun käynnistyksistä ja sammutuksista aiheutuvia painepiikkejä.
Frac-jakotukin tärkeimmät osat
- Otsikunko (pääreikä): Keskusputki tai taottu runko, jonka läpi kaikki neste virtaa. Pääreiän halkaisijat vaihtelevat tyypillisesti 4 tuumasta 7 tuumaan (nimellinen), ja seinämän paksuus on suunniteltu kestämään 1,5–2-kertaisen työpaineen murtumispaineet. Useimmat otsikkorungot on valmistettu kromiteräksestä 4130 tai 4140, ja ne on lämpökäsitelty yli 100 000 psi:n myötölujuuteen.
- Tuloliitännät (pumpun puoli): Yksittäiset korkeapaineliitännät, joihin pumpun kuorma-auton tyhjennyslinjat kiinnitetään. Vakioi frac jakotukki Siinä on 8–24 tuloaukkoa, joista jokaisessa on tulppaventtiili tai luistiventtiili yksittäistä pumpun eristämistä varten. Liitäntätyyppejä ovat vasaraliittimet (Kuva 1502 tai 2002), laipalliset tai patentoidut pikaliittimet.
- Lähtöliitännät (kaivon puoli): Korkeapaineiset ulostulot, jotka johtavat käsittelevään rautaan ja kaivonpäähän. Monikuoppatyynytoiminnoissa käytetään jakoputkia, joissa on 2–8 ulostuloporttia, mikä mahdollistaa useiden kuoppien samanaikaisen tai peräkkäisen käsittelyn ilman, että vaiheiden välillä on taklattua.
- Eristysventtiilit: Jokaisessa tulo- ja poistoaukossa olevat sulkuventtiilit tai tulppaventtiilit mahdollistavat minkä tahansa pumpun tai kaivon liitännän yksilöllisen eristämisen ilman, että koko levitys suljetaan. Nämä venttiilit ovat tyypillisesti hydraulisesti tai käsikäyttöisiä ja mitoitettu täyttämään koko jakotukin työpaine.
- Paineenalennusventtiili (PRV): Turvallisuuden kannalta kriittinen komponentti, joka poistaa nesteen automaattisesti, jos jakoputken paine ylittää suurimman sallitun käyttöpaineen (MAWP). PRV-arvot asetetaan tyypillisesti 105–110 prosenttiin MAWP:stä.
- Painemittarit ja instrumentointiportit: Reaaliaikainen paineenvalvonta useissa kohdissa mahdollistaa virtausrajoitusten, venttiilin vuotojen tai pumpun poikkeamien havaitsemisen varhaisessa vaiheessa. Moderniii frac jakotukkis integroida elektroniset paineanturit, jotka on liitetty hoitoauton tiedonkeruujärjestelmään.

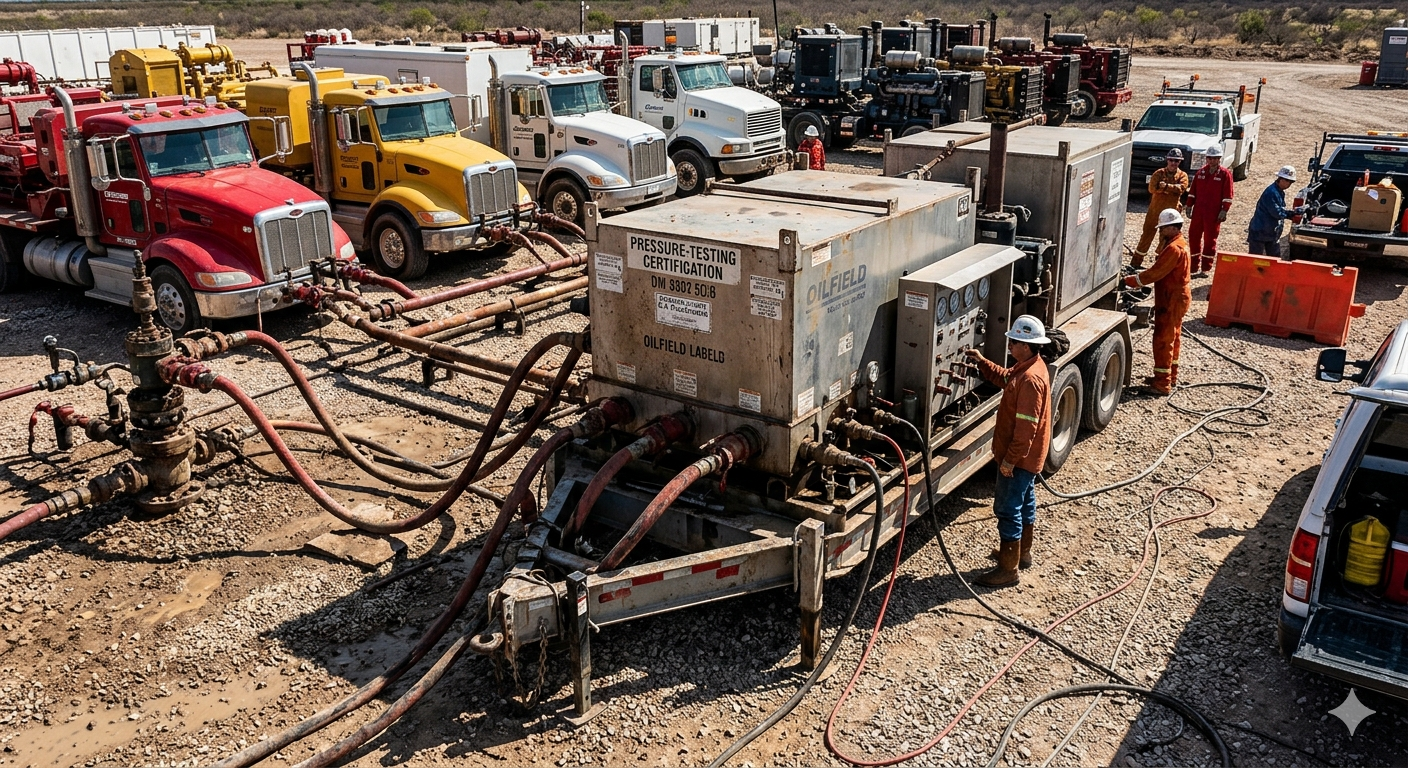

- Jalusta / perävaunun runko: Jakotukkikokoonpano on asennettu teräsrunkoon tai maantieperävaunuun kuljetusta ja nopeaa käyttöönottoa varten. Perävaunuun asennettavat yksiköt voidaan sijoittaa ja kytkeä 45-90 minuutissa tavallisen frac-miehistön toimesta.
Frac-jakotukkien tyypit: perinteinen vs. vetoketju vs. yhdistelmä
The frac jakotukki markkinat ovat kehittyneet yksinkertaisista yksikaivoisista jakoputkista kehittyneisiin monikuoppajärjestelmiin, jotka pystyvät tukemaan viereisten porausreikien samanaikaista murtumista. Kolme ensisijaista kokoonpanoa hallitsee nykyaikaista toimintaa:
| Parametri | Yhden kaivon jakotukki | Vetoketjun jakotukki | Yhdistelmä / Multi-Well Jakotukki |
|---|---|---|---|
| Wells palvellut | 1 | 2 (vuorotellen) | 2–8 |
| Tyypilliset tuloportit | 8-16 | 16-24 | 20-40 |
| Tyypillinen työpaine | 10 000–15 000 psi | 10 000–15 000 psi | 10 000–20 000 psi |
| Toimintatila | Peräkkäiset vaiheet | Vuorotellen 2 kuopan välillä | Samanaikainen tai peräkkäinen |
| Kiinnitysaika | 45–90 min | 2-4 tuntia | 4-8 tuntia |
| Pumpun käyttö | ~60–70 % | ~80–90 % | ~85–95 % |
| Pääomakustannus (suhteellinen) | Matala (perustaso) | Keskitaso (40–80 %) | Korkea (100–200 %) |
| Paras sovellus | Yksikuoppaiset tyynyt, tutkivat | 2-kuoppaiset tyynyt, tyynyporaus | Monikuoppaiset pehmusteet, samanaikainen murto |
Taulukko 1: Kolmen ensisijaisen frac-jakotukin kokoonpanon vertailu keskeisten toiminnallisten ja kaupallisten parametrien mukaan. Vetoketju- ja yhdistelmäjakoputket tarjoavat huomattavasti korkeamman pumpun käyttöasteen monimutkaisemman ja pääomainvestoinnin kustannuksella.
Vetoketjun jakotukki: kuinka se kaksinkertaistaa pumpun tehokkuuden
The vetoketjun frac jakotukki on merkittävin toiminnallinen innovaatio frac-jakotukkien suunnittelussa viimeisen kahden vuosikymmenen aikana. Vetoketjukonfiguraatiossa yksi pumppu leviää vuorotellen kahden vierekkäisen kaivon välissä – samalla kun yhtä kaivoa murretaan, toista rei'itetään ja valmistellaan seuraavaa vaihetta varten. Tämä eliminoi vaiheiden välisen ei-tuotannon ajan (NPT), joka on 30–40 % yhden kaivon toimintojen kokonaisvalmistusajasta.
Hydraulinen etu on yhtä merkittävä: tutkimukset ovat osoittaneet, että vetoketjun murtuminen vierekkäisissä yhdensuuntaisissa sivusuunnissa luo murtumishäiriökuvioita, jotka laajentavat stimuloidun säiliön kokonaistilavuutta (SRV) 15–25 % verrattuna peräkkäiseen yksikuoppaiseen murtumiseen. Yhdestä kaivosta tulevat rakot "työntyvät" säiliöön suuntiin, jotka täydentävät viereisen kaivon rakogeometriaa, mikä parantaa vedenpoistotehokkuutta tyynyn poikki.
Standardi vetoketjun frac jakotukki koostuu kahdesta erillisestä kokoojarungosta, jotka on yhdistetty eristysventtiileillä varustetulla jakoosalla, mikä mahdollistaa koko pumpun leviämisen ohjaamisen kaivosta A kaivoon B avaamalla ja sulkemalla kaksi venttiiliä – kytkentätoiminto, joka kestää alle 60 sekuntia.
Frac-sarjan painearvot: oikean luokan valinta
Paineluokitus on turvallisuuden kannalta kriittisin määrittely valittaessa a frac jakotukki . Alimääräinen paineluokitus on ensisijainen syy katastrofaalisiin jakoputkistovioihin, jotka voivat olla kohtalokkaita ja johtaa kaivon hallintahäiriöihin. Teollisuus käyttää standardoitua paineluokkajärjestelmää, joka on linjassa API 6A:n ja API 16C:n kanssa:
| Paineluokka | Työpaine (psi) | Testipaine (psi) | Tyypillinen sovellus | Yhteinen muodostuminen |
|---|---|---|---|---|
| 10 000 | 10 000 | 15 000 | Perinteinen murto, matalat kaivot | Permin allas (jotkut vyöhykkeet) |
| 15K | 15 000 | 22 500 | Normaali liuskemurto, tyynyporaus | Marcellus, Eagle Ford, Haynesville |
| 20K | 20 000 | 30 000 | Ultra-HPHT, syvät kaivot | Deep Haynesville, SCOOP/STACK |
Taulukko 2: Standardifrac-sarjan paineluokat vastaavat testipaineet ja tyypilliset muodostussovellukset. Kaikki frac-jakotukin painetta sisältävät komponentit on testattava hydrostaattisesti 1,5-kertaiseen käyttöpaineeseen ennen käyttöönottoa API 16C -vaatimusten mukaisesti.
Valinta 15K vs. 20K frac jakotukki ei ole pelkästään turvamarginaalista vaan sillä on suoria kustannusvaikutuksia. 20K-luokan jakotukkikokoonpano voi maksaa 40–70 % enemmän kuin vastaava 15K-yksikkö, koska vaaditaan raskaammat taotut rungot, paksummat seinät, tiukemmat venttiilit ja tiukempi materiaalin pätevyystestaus. Kuitenkin 10K tai 15K jakotukin käyttäminen 18 000 psi:n käsittelypainetta vaativassa koostumuksessa aiheuttaa liiallisen riskin paineeneristyksen epäonnistumisesta.
Materiaalit ja metallurgia: Mikä saa Frac-jakotukin selviytymään korkeapaineisesta hiomapalvelusta
Frac jakotukki komponentit kohtaavat ainutlaatuisen rankaisevan mekaanisen rasituksen yhdistelmän: syklinen korkeapainekuormitus kunkin vaiheen aikana, eroosio korkean nopeuden polttoainetta sisältävästä nesteestä (hiekkapitoisuudet 0,5–4 lb/gal nopeuksilla 40–80 ft/s), kemiallinen hyökkäys happamista esihuuhteluista ja kitkavähennysjaksoista satoja vuosia kohti sekä puristusväsymisvaiheita.
Runko- ja otsikkomateriaalit
Pääotsikkoteksti a frac jakotukki on tyypillisesti taottu AISI 4130 tai 4140 kromiteräksestä, lämpökäsitelty 75 000–100 000 psi:n vähimmäismyötölujuuteen (luokka L tai luokka P API 6A:n mukaan). Taottu rakenne on pakollinen – valurauta- tai hitsatut materiaalit eivät kestä luotettavasti murtumien käytön syklistä väsymiskuormitusta. Takominen eliminoi sisäiset ontelot ja suuntaiset rakeheikkoudet, jotka tekevät valukappaleista herkkiä väsymishalkeilulle.
Happamissa palvelusovelluksissa (H₂S läsnä), materiaalien on täytettävä NACE MR0175 / ISO 15156 vaatimukset, jotka rajoittavat maksimikovuuden arvoon 22 HRC sulfidijännityshalkeilun estämiseksi. Hapan palvelu frac jakotukkis käytä niukkaseosteisia hiiliteräksiä, joiden kemia on hallittu, mieluummin kuin lujia metalliseoksia, ja hyväksy alemmat paineluokitukset vastineeksi hapankestävyydestä.
Eroosiosuojatekniikat
Proppant-eroosio on ensisijainen kulumismekanismi frac jakotukki rungot, erityisesti T-liitoksissa, kulmakappaleissa ja venttiilien istuimissa, joissa virtausnopeus ja turbulenssi ovat huipussaan. Käytössä on kolme ensisijaista eroosion lieventämisstrategiaa:
- Vaihdettavat hihat: Kovametalli- tai karkaistu teräsosat vuoraavat sisäreiän korkeaeroosioalueilla. Nämä on suunniteltu kuluviksi osiksi, jotka voidaan vaihtaa määräaikaishuollon aikana ilman, että koko jakotukin runkoa vaihdetaan. Vakiokulutusholkin käyttöikä on 200–500 murtovaihetta tukiaineen pitoisuudesta ja tyypistä riippuen.
- Volframikarbidiventtiilin verhoilu: Frac-palvelun luistiventtiileissä ja tulppaventtiileissä käytetään volframikarbidiistuimia ja verhoilukomponentteja, joiden Vickers-kovuus on 1 500–2 400 HV – paljon kovempaa kuin niiden läpi virtaava 100 meshin kvartsihiekkatukiaine (noin 800 HV).
- Virtausreitin geometrian optimointi: Modern frac jakotukki Suunnitelmissa käytetään laskennallista nestedynamiikkaa (CFD) sisäisen porausgeometrian optimoimiseksi, mikä vähentää turbulenssia risteyksissä 20–40 % ja pidentäen kulumiseen liittyvien huoltojen välistä keskimääräistä aikaa.
Frac-jakotukin toiminnot: kohotus, työtä edeltävä testaus ja vaiheiden suorittaminen
Oikea toimintamenettely a frac jakotukki on yhtä tärkeä kuin laitespesifikaatio. Suurin osa paikan päällä tapahtuvista laitteistovioista johtuu menettelyvirheistä – riittämättömästä painetestauksesta, väärästä venttiilien järjestyksestä tai liitäntävirheistä – ei laitevioista.
Pre-Job Pressure Testing Protocol
Jokainen frac jakotukki kokoonpano on painetestattava ennen jokaista työtä odotettuun enimmäiskäsittelypaineeseen tai jakotukin nimelliseen työpaineeseen sen mukaan, kumpi on pienempi. Vakioprotokolla sisältää:
- Matalapainetesti (200–500 psi): Vahvistaa, että kaikki liitännät on tehty oikein ja venttiilit ovat paikoillaan. Ennen kuin jatkat, vaaditaan 10 minuutin pito nollapaineen vaimenemalla.
- Korkeapainetesti (MAWP:hen tai odotettuun enimmäiskäsittelypaineeseen): 10 minuutin pito täydellä koepaineella ja enintään 50 psi:n vaimeneminen sallittu. Kaikki tätä suurempi hajoaminen vaatii välitöntä tutkimusta ja uudelleentestausta ennen toiminnan aloittamista.
- Venttiilin toimintatesti: Jokainen eristysventtiili avataan ja suljetaan paineen alaisena oikean toiminnan varmistamiseksi. Venttiili, joka ei pysty pitämään paine-eroa, merkitään pois käytöstä ja ohitetaan tai vaihdetaan.
- PRV-asetuspisteen vahvistus: Paineenalennusventtiilin ponnahduspaine on tarkastettu sen sertifiointilappua vasten. Frac-palvelussa olevat PRV:t tulee sertifioida uudelleen 12 kuukauden tai 500 käyttötunnin välein sen mukaan, kumpi tulee ensin.
Vaiheen suoritus: Venttiilin hallinta Frac-työn aikana
Murtumisvaiheen aikana frac jakotukki käyttäjä on vastuussa tulo- ja poistoventtiilien asennon hallinnasta reaaliajassa. Vakiokäyttömenettely edellyttää:
- Älä koskaan sulje alavirtausventtiiliä (kaivopuolen) pumpun ollessa käynnissä: Kaivon poistoaukon sulkeminen, kun pumput käyvät nopeudella, luo "deadhead"-tilan – painepiikkejä pumpun sulkemispaineeseen sekunneissa, mikä saattaa ylittää jakosarjan MAWP:n. Kaikki pumppuyksiköt on sammutettava ennen kaivon puolen venttiilien sulkemista.
- Pumpun peräkkäinen kytkeminen: Pumput tuodaan verkkoon yksi kerrallaan yksittäisten tuloventtiilien kautta, jolloin käyttäjä voi tarkkailla painevastetta ja varmistaa jakoputken eheyden ennen seuraavien pumppujen lisäämistä.
- Vetoketjun jakotukin vaihtomenettely: Kun vaihdetaan kaivon välillä vetoketjukäytössä, vastaanottokaivon venttiili avataan ennen kuin hoitokaivon venttiili suljetaan – ylläpitää jatkuvaa virtausta ja estää paineiskujen tapahtumia, jotka kiihdyttävät venttiilin ja liitosten kulumista.
Seuraavan sukupolven Frac-jakoputkiteknologia: automaatio ja etäkäyttö
The frac jakotukki on läpikäymässä merkittävää teknologista muutosta, joka johtuu alan pyrkimyksestä etäkäyttöön ja itsenäiseen kaivotyömaan toimintaan – tätä kehitystä kiihdyttävät työvoimakustannukset, HSE-näkökohdat ja sähkömurtauksen (e-frac) integrointi.
Automatisoidut venttiilien ohjausjärjestelmät
Seuraava sukupolvi frac jakotukkis integroida hydraulisesti tai sähköisesti toimivia venttiileitä, joita ohjataan hoitoautosta, jolloin henkilöstön ei tarvitse käyttää jakotukin venttiilejä manuaalisesti korkeapainevyöhykkeellä lähellä kaivonpäätä. Automaattiset venttiilijärjestelmät voivat suorittaa vetoketjun vaihtojakson alle 5 sekunnissa verrattuna 30–60 sekuntiin manuaalisessa käytössä, mikä vähentää NPT:tä ja paineen vaihtelua kaivonvaihdon aikana.
Kehittyneisiin ohjausjärjestelmiin kuuluu lukituslogiikka, joka estää käyttäjiä luomasta vahingossa kuolleita olosuhteita – jos käsky sulkea kaivon puoleinen venttiili, kun pumput ylittävät ennalta asetetun virtausnopeuden kynnysarvon, järjestelmä hälyttää käyttäjää ja vaatii vahvistuksen ennen komennon suorittamista.
Integroidut anturiryhmät ja ennakoiva huolto
Modern frac jakotukki suunnittelee upottaa ultraääni-seinänpaksuusantureita korkean eroosion vyöhykkeille, jotka välittävät reaaliaikaisia kulumistietoja hoitoautoon. Kun seinämän paksuus valvotussa paikassa putoaa alle esiasetetun kynnysarvon (yleensä 80 % alkuperäisestä suunnittelupaksuudesta), järjestelmä merkitsee komponentin tarkistettavaksi tai vaihdettavaksi seuraavan aikataulun mukaisen huoltoikkunan yhteydessä – ennen kuin vika ilmenee.
Akustiset emissioanturit voivat havaita mikrosäröilyn jakoputkien rungoissa ennen kuin halkeamat leviävät seinän läpi, mikä antaa varhaisen varoituksen väsymisvaurioista, jotka silmämääräinen tarkastelu jää huomiotta. Alan tiedot osoittavat, että jatkuvaan anturien valvontaan perustuvat ennakoivat huolto-ohjelmat voivat pidentää keskiarvoa frac jakotukki käyttöikä 20–35 % ja suunnittelemattomien laitevikojen vähentäminen yli 60 %.
Frac-jakotukin tarkastus ja huolto: mitä alan standardit vaativat
Frac jakotukki tarkastus- ja huoltovaatimuksia säätelevät API RP 7L, API 16C ja käyttäjäkohtaiset laadunvarmistusohjelmat. Jakoputken vian seuraukset – korkeapaineinen nesteen vapautuminen, mahdollinen syttyminen ja henkilövahinko – tekevät vaatimustenmukaisuudesta kiistatonta.
- Työn jälkeinen silmämääräinen tarkastus: Jokaisen murtotyön jälkeen kaikki ulkopinnat, liitoskohdat, venttiilivarret ja painemittarit tarkastetaan silmämääräisesti vuotojen, mekaanisten vaurioiden, eroosiourien ja korroosion varalta. Kaikki liittimet, joissa näkyy näkyvää eroosiota ulkoreunassa, poistetaan käytöstä mittatarkastusta varten.
- Ultraäänipaksuustestaus (UT): Seinämän vähimmäispaksuus mitataan kaikilla korkean eroosion alueilla (teeliitokset, kulmakappaleet, venttiilirungot) kalibroiduilla ultraäänimittareilla. Mittaukset, jotka ovat pienempiä kuin laskettu vähimmäisseinäpaksuus (per ASME B31.3 tai API 6A), edellyttävät välitöntä poistoa käytöstä.
- Magneettisten hiukkasten tarkastus (MPI) tai väriainetestaus (DPT): Suoritetaan hitsausalueille, kierreliitoksille ja havaittuille eroosioalueille pintaa rikkovien halkeamien havaitsemiseksi. MPI on edullinen magneettisille materiaaleille; DPT:tä käytetään ei-magneettisissa metalliseoksissa.
- Täysi uudelleensertifiointi hydrostaattinen testi: Vaaditaan vuosittain tai korjauksen jälkeen 1,5-kertaisella käyttöpaineella vähintään 10 minuutin pitoajan. Uudelleensertifiointiasiakirjojen on oltava jäljitettävissä tiettyyn jakotukin sarjanumeroon ja niitä on säilytettävä laitteen käyttöiän ajan.
- Venttiilin uusiminen ja vaihto: Frac-jakotukin huollossa olevat luistiventtiilit vaativat yleensä istukan ja tiivisteen vaihdon 150–300 käyttöjakson jälkeen (auki/sulje paineen alla). Viivästynyt venttiilihuolto on suurin syy käytössä olevien venttiilien vuotamiseen frac jakotukkis .
Usein kysytyt kysymykset: Frac-jakotukit
K1: Mitä eroa on frac-jakoputkella ja käsittelyraudalla?
A frac jakotukki on keskusjakelukeskus, joka kokoaa pumppuvirtaukset ja ohjaa ne yksittäisiin kaivoliitäntöihin. "Rautakäsittely" viittaa korkeapaineisiin putkisegmentteihin, vasaraliitäntöihin ja kulmakappaleisiin, jotka yhdistävät jakotukin ulostulon kaivon päähän. Jakotukki on kiinteä kokoonpano, joka on asennettu alustalle tai perävaunuun; raudan käsittely on jakotukin ja kaivonpään välinen kenttätakainen putkisto, joka on konfiguroitu eri tavalla jokaista työtä varten. Molemmat on mitoitettu samalle työpaineelle, mutta ne palvelevat olennaisesti erilaisia toimintoja virtausreitillä.
Q2: Kuinka monta pumppuautoa frac-jakotukki pystyy käsittelemään?
Standard frac jakotukkis on suunniteltu 8–24 tuloportilla. Permi-altaan tyypillisessä isotyynyvalmistuksessa käytetään 18–24 pumppuyksikköä, mikä vaatii jakotukin, jossa on vähintään yhtä monta tuloliitäntää. Jokainen tuloaukko käsittelee yhden pumpputrukin täyden nimellisvirtauksen – tyypillisesti 25–50 bpm yksikköä kohti käyttöpaineella. Jakotukin pääreikä on mitoitettava siten, että huippukokonaisvirtaus (kaikkien aktiivisten pumppujen summa) ei tuota yli 30–40 jalkaa sekunnissa nesteen nopeutta, joka on teräksen eroosion kynnys tukiainekuormitetussa virtauksessa.
Kysymys 3: Mikä on "ohjus" frac-sarjan terminologiassa?
"Ohjus" (kutsutaan joskus "frac-ohjukseksi" tai "ohjussarjaksi") on vanhempi, yksinkertaisempi tyyli frac jakotukki koostuu yhdestä pitkänomaisesta kokoojarungosta, jossa on useita tulo- ja poistoaukkoja, mutta minimaalinen integroitu venttiiliohjaus. Nimi tulee varhaisten mallien lieriömäisestä muodosta. Nykyaikaiset jakoputkijärjestelmät ovat suurelta osin korvanneet ohjukset korkean tason liuskeoperaatioissa erinomaisen virtauksen säätökyvyn ansiosta, mutta ohjuksia käytetään edelleen yksinkertaisempiin tavanomaisiin frac-operaatioihin, joissa kustannusten minimoiminen on ensisijainen tekijä.
Kysymys 4: Miten frac-jakotukki käsittelee paineen nousua, kun pumppu lisätään tai poistetaan?
Kun levitteeseen lisätään pumppu, sen poistoventtiili on frac jakotukki avataan hitaasti – ei napsauteta auki – kun pumppu saatetaan linjapaineeseen ennen liittämistä jakotukkiin. Tämä "pehmeä kytkentä" -menettely, joka kestää 10–30 sekuntia, estää hydraulivasaratapahtuman, joka tapahtuisi, jos korkeapainepumppu yhdistettäisiin yhtäkkiä jakotukkiin eri paineilla. Nykyaikaisissa automatisoiduissa jakotukkijärjestelmissä on imuventtiilin paineentasauslogiikka: venttiili ei avaudu täysin ennen kuin paine-ero sen yli laskee alle 500 psi:n, mikä varmistaa tasaisen paineensiirtymän.
Q5: Mitä sertifikaatteja frac-jakotukin tulisi sisältää?
Asianmukaisesti sertifioitu frac jakotukki tulee sisältää asiakirjat: API 6A- tai API 16C -paineluokitusten vaatimustenmukaisuus kaikille painetta sisältäville komponenteille; materiaalitestausraportit (MTR), joissa jäljitetään kaikki painetta sisältävät osat niiden lämpö- ja eränumeroihin; pätevän tarkastajan allekirjoittama hydrostaattinen testitodistus; venttiilin suorituskyvyn testaustodistukset; ja soveltuvin osin happaman palvelun NACE MR0175 -vaatimustenmukaisuusasiakirjat. Jotkut operaattorit vaativat lisäksi kolmannen osapuolen laitteiden tarkastuksen (TPEI), jonka suorittaa tunnustettu tarkastuslaitos ennen käyttöönottoa omissa tiloissaan.
Kysymys 6: Miten frac-jakotukki eroaa tuotantosarjasta?
Vaikka molemmat ovat nesteen jakelujärjestelmiä, a frac jakotukki ja tuotantojakosarja eroavat olennaisesti suunnittelu- ja palveluvaatimuksiltaan. A frac jakotukki on tilapäinen korkeapaineinen (10 000–20 000 psi) järjestelmä, joka on suunniteltu lyhytkestoiseen sykliseen pumppuhuoltoon hankaavia polttoainetta sisältävillä nesteillä. Tuotantoputkisto on pysyvä, matalapaineinen (tyypillisesti 1 000–5 000 psi) järjestelmä, joka on suunniteltu tuotetun hiilivetyjen jatkuvaan vakaaseen virtaukseen. Tuotantosarjat asettavat etusijalle korroosionkestävyyden ja pitkäaikaisen tiivistyksen; frac jakotukkis priorisoi paineluokitus, eroosionkestävyys ja nopea kentän uudelleenkonfigurointi.
Johtopäätös: Frac-jakotukki on jokaisen nykyaikaisen valmiin toiminnan selkäranka
A frac jakotukki on paljon enemmän kuin passiivinen putkenpala – se on hydraulisen murtolukeman hydraulinen ohjauskeskus, ja sen spesifikaatiot, huolto ja toiminta määräävät suoraan työn tehokkuuden, henkilöstön turvallisuuden ja valmistumisen laadun. Oikean jakotukin tyypin (yksikaivo, vetoketju tai yhdistelmä), paineluokan (10K, 15K tai 20K) ja materiaalispesifikaatioiden valitseminen muodostumiseen ja käyttöolosuhteisiin on tekninen päätös, jolla on huomattavia kustannuksia ja turvallisuusvaikutuksia.
Tiedot antavat vakuuttavan perusteen investoida korkeaan laatuun frac jakotukki varusteet: vetoketjujen jakotukit vähentävät NPT:n valmistumista 30–40 %, automaattiset venttiilijärjestelmät vähentävät jakoputkiin liittyviä tapauksia yli 60 % ja ennakoivat huolto-ohjelmat pidentävät laitteiden käyttöikää 20–35 %. Kun teollisuus jatkaa pyrkimyksiään korkeampiin pumppumääriin, korkeampiin käsittelypaineisiin ja samanaikaisiin usean kaivon toimintoihin, murtumissarja tulee vain keskeisemmäksi - ja teknisesti vaativammaksi - viimeistelylaitteiden pinossa.
